STEPやIGSファイルをインポートしたときに編集できない場合

1.SOLIDWORKS2017より、STEP、IGSおよびACISファイルをインポートしたとき、FeatureManagerデザインツリーのアイコンに矢印が付いて部品の編集ができなくなっています。
これは、「3D Interconnect」といって、これらの中間ファイルをSOLIDDWORKSファイルに変換せずに直接アセンブリに挿入できる機能が追加されたためです。

2.インポートしたファイルを編集する場合「デザインツリー上で右クリック」→「リンクを解除」を選択します。

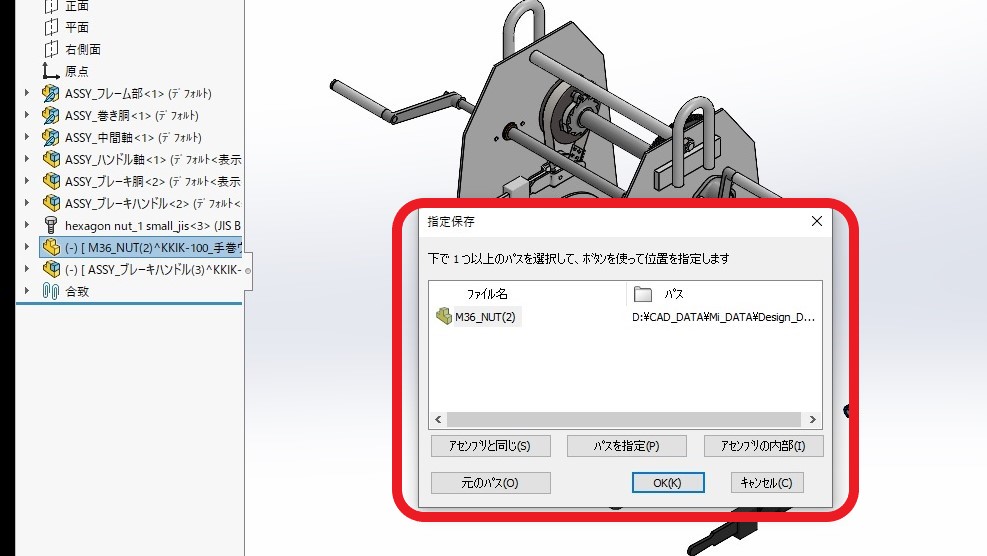

3.[]付の仮想部品として保存されます。仮想部品を解除する場合、右クリックして「部品を保存(外部ファイルへ)を選択します。

4.保存先を選択すれば、外部ファイルとして保存できます。

5.「3D Interconnect」を無効にするには「ツール」→「オプション」→「システムオプション」タブ→「インポート」→「3D Interconnectを有効にする」のチェックを外します。
