積重ねバルーンを使用して品番を指示する

1.下図のように「シリンダーとスピコン」、「センサーとセンサー金具」のようにセットで使用する部品については積重ねバルーンで指示することがあります。

2.やり方は積重ねをさせたいバルーンを右クリックし、「積重ねに追加」を選択します。

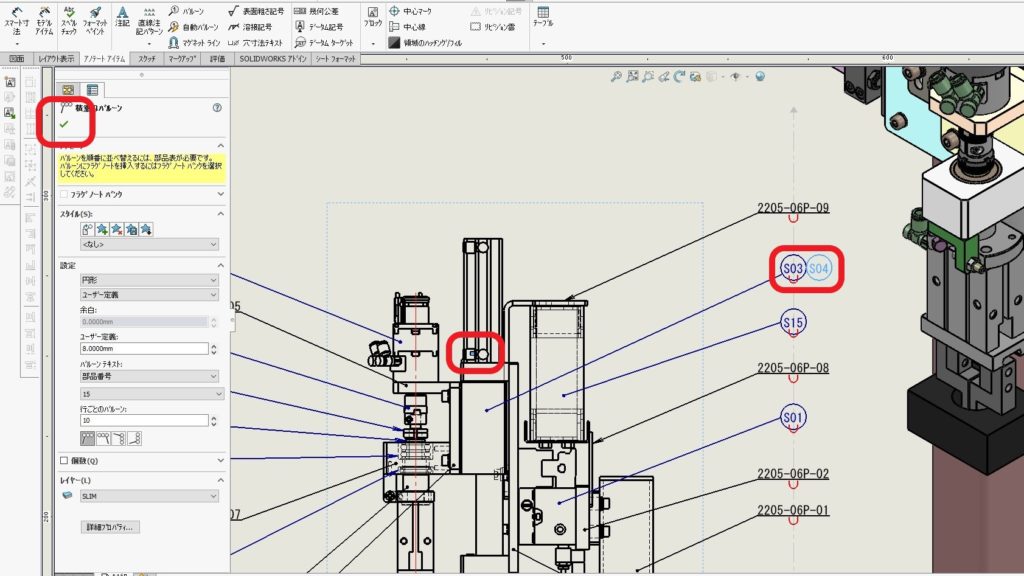

3.次にバルーンの積重ねをしたい部品を選択します。すると積重ねバルーンが表示されます。チェックマークをクリックし、コマンドを終了します。

4.積重ねバルーンの応用で下図のように品番の後に品名・型式等表示させることができます。

5.同じ部品で積重ねバルーンを追加して、一旦コマンドを終了させます。再び先ほど追加したバルーンを左クリックし、編集します。

6.設定で「下線」「テキストにフィット」バルーンテキスト：で「ユーザー定義プロパティ」「図番/型式」を選択。(ユーザー定義プロパティは部品に設定しているファイルプロパティの中から選択します)

7.積重ねした下線バルーンをダブルクリックして、表示を編集します。
