寸法補助線を傾けて位置決め穴のピッチのみに公差を入れる

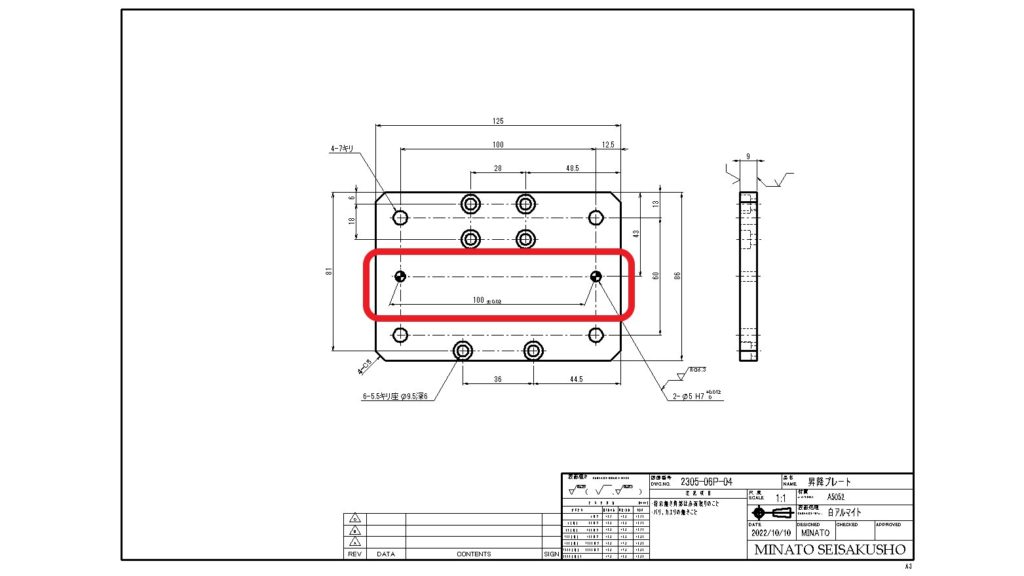

1．シリンダ等の取付プレートで、キリ穴と位置決め穴のピッチが同じだけど、公差が欲しいのは位置決め穴のみの場合ということがよくあります。そういう時は下図のように公差を入れたい穴のピッチの寸法を傾けて公差をいれます。

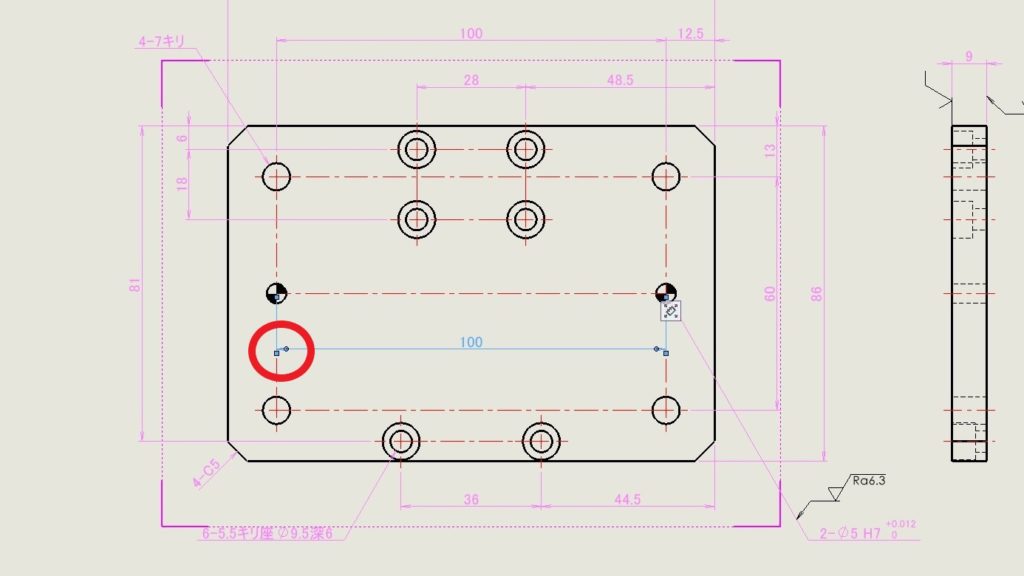

2．やり方はまず傾けたい寸法線をクリックします。すると、矢印近辺に■マークが出ます。

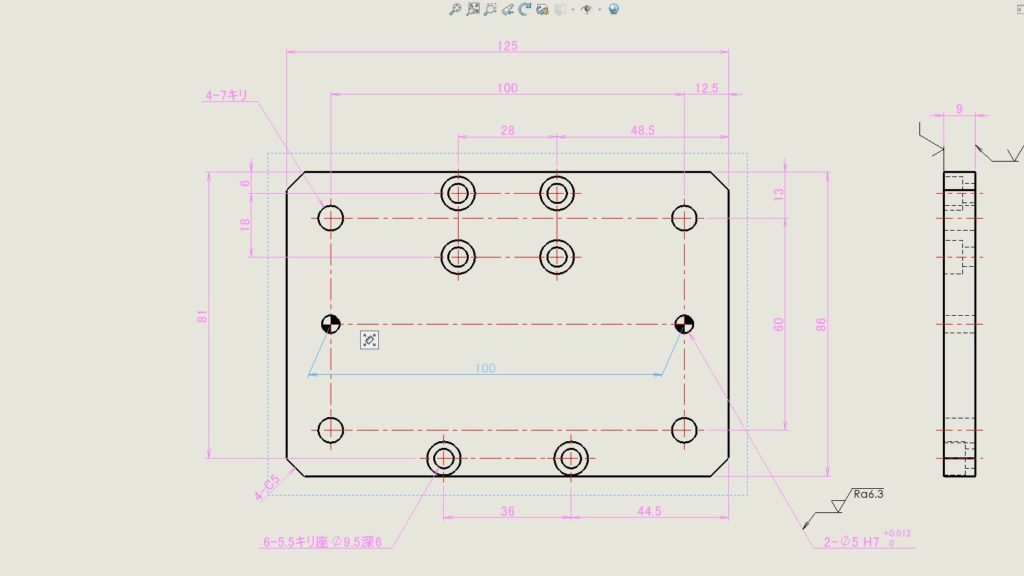

3．■マークをドラッグし、傾けたい角度まで■を持っていきます。

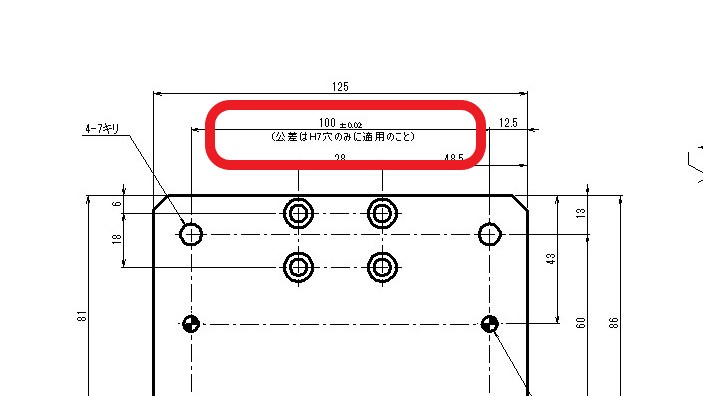

4．他にも下図のように注記を入れている図面もよく見かけます。
