部品図作図のとき図面内でタップに寸法を入れたときのピッチ表示を非表示にする

1．部品図の作図の際、タップに寸法を入れたとき、SOLIDWORKSでは初期設定で「M5x0.8」のようにピッチ表示もされてしまいます。多くの場合、並目ねじではピッチの表記をしないことが普通かと思います。

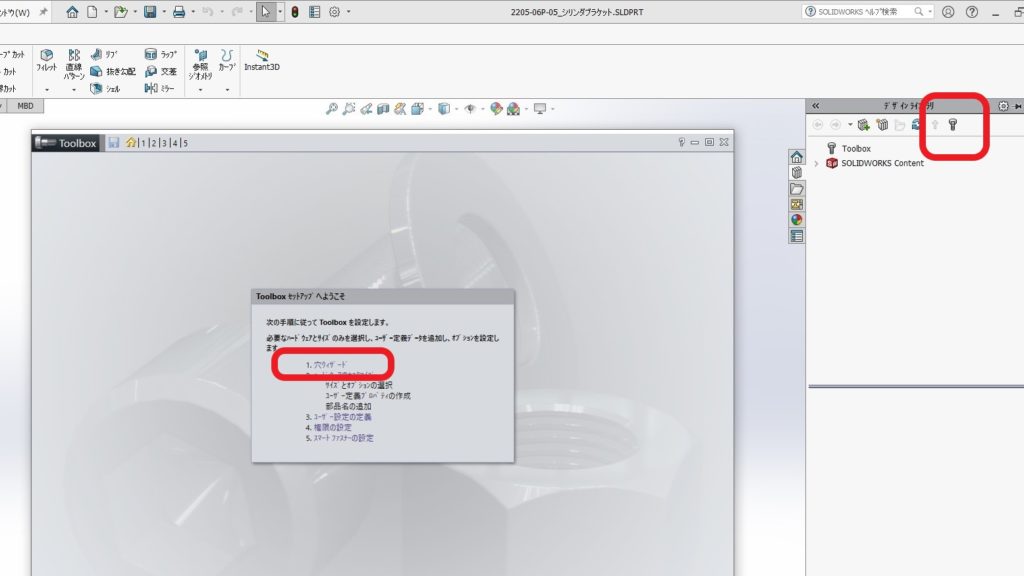

2．まず「Toolboxコンフィギュレーション設定」から「1.穴ウィザード」を選択します。

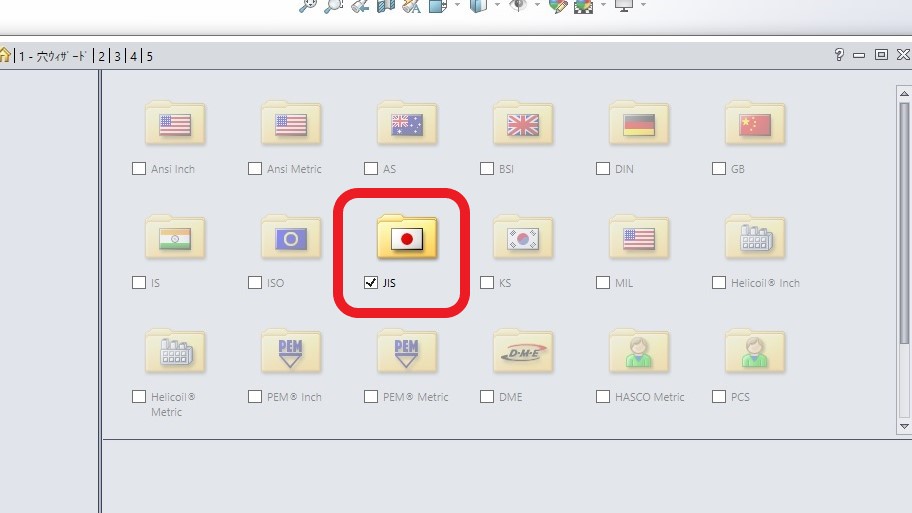

3．使用する規格を選択します。弊社では通常「JIS」のみを使用しているので、他のチェックを外しています。

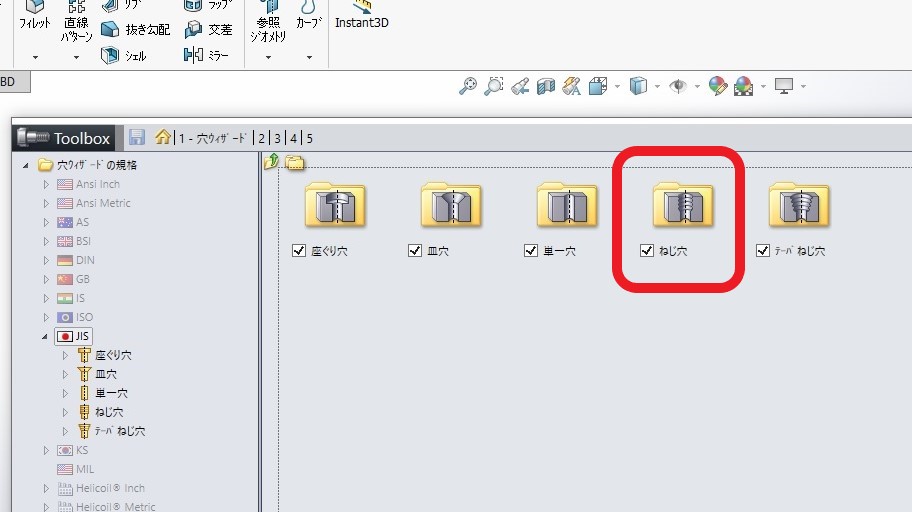

4．「ねじ穴」を選択します。

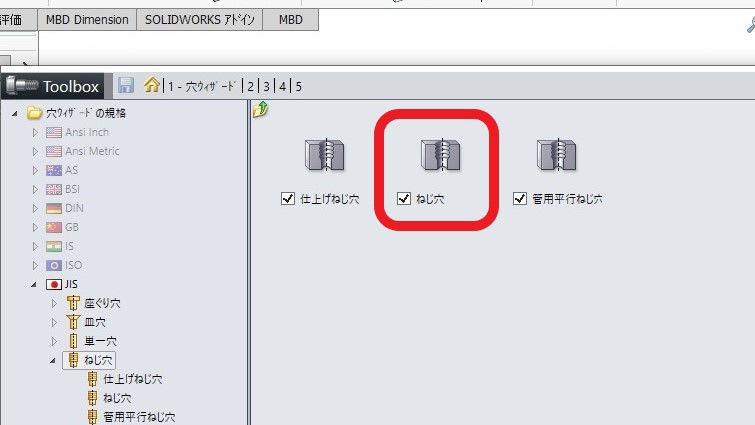

5．もう一度「ねじ穴」を選択します。

6．「ねじ山データ」をクリックし、「ねじ山の詳細」項目を編集します。例えば「M5x0.8」→「M5」とします。これで次回からタップに寸法を入れるときにこの値が表示されます。

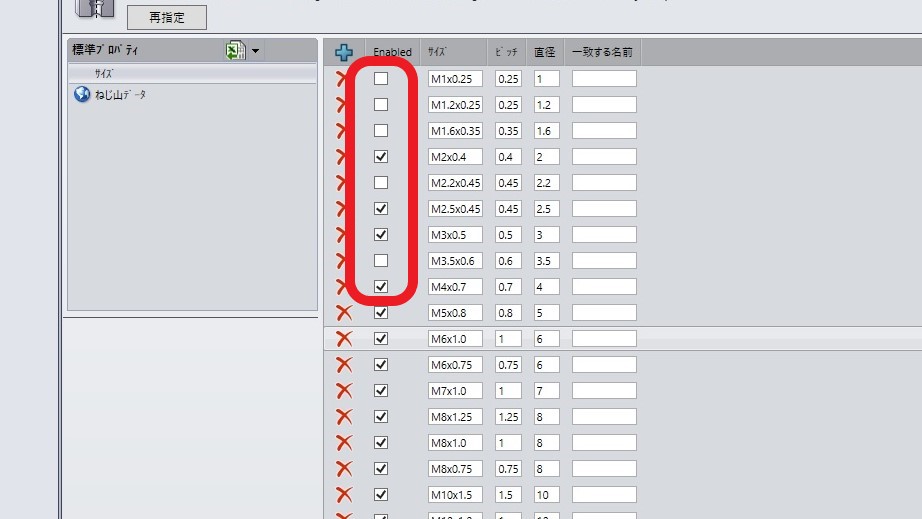

7．ついでにもう一度「サイズ」をクリックし、使用することのないサイズのチェックを外しておくと「穴ウィザード」での選択から表示されなくなります。
