麻雀牌のモデリング

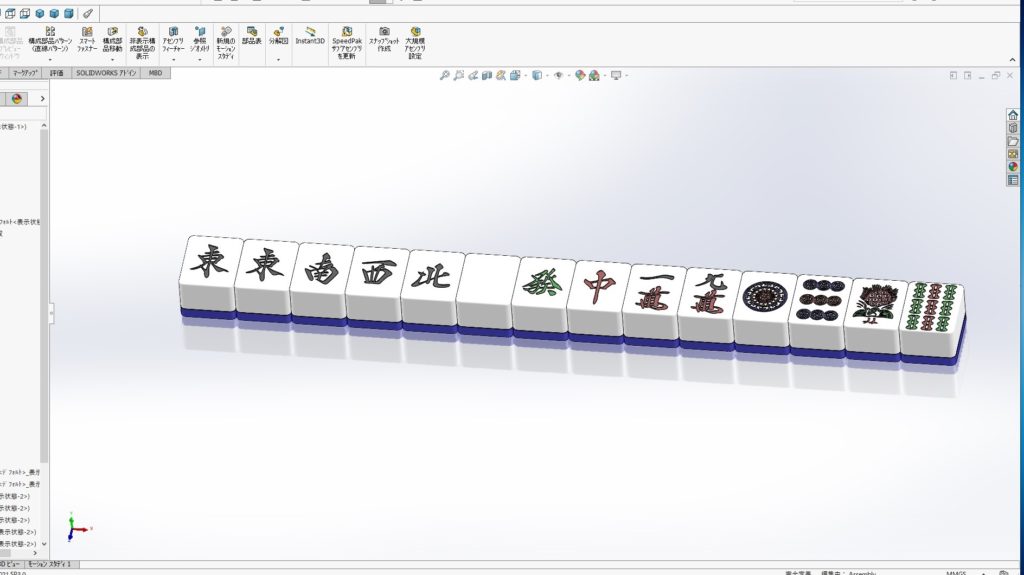

1．SOLIDWOKRKSではこのような麻雀牌をモデリングして役を作って楽しむこともできます。

2．まず、共通の牌の部分を作図します。

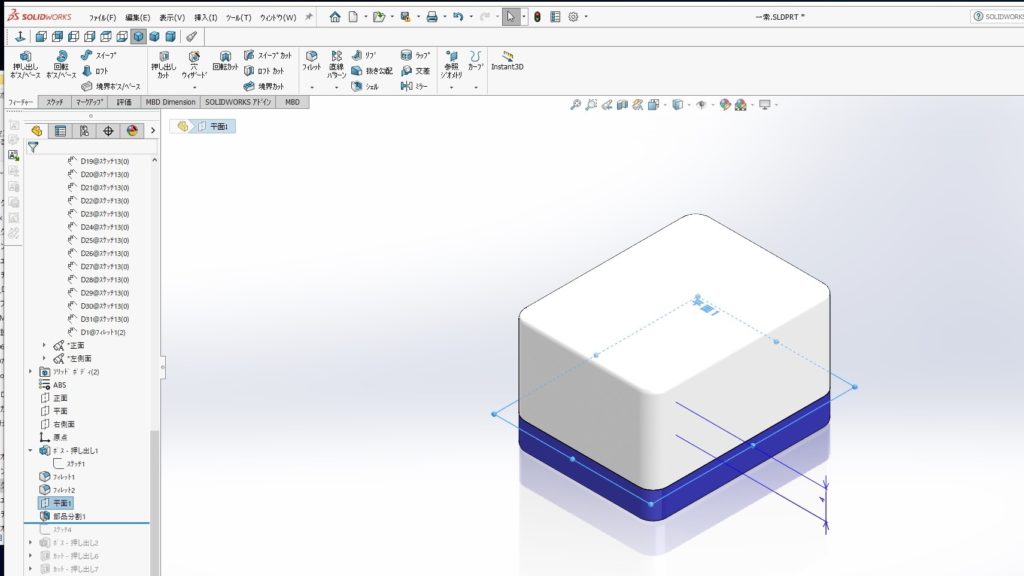

3．部品分割をして色を変更します。

4．麻雀牌フォントを使用して文字として配置します。

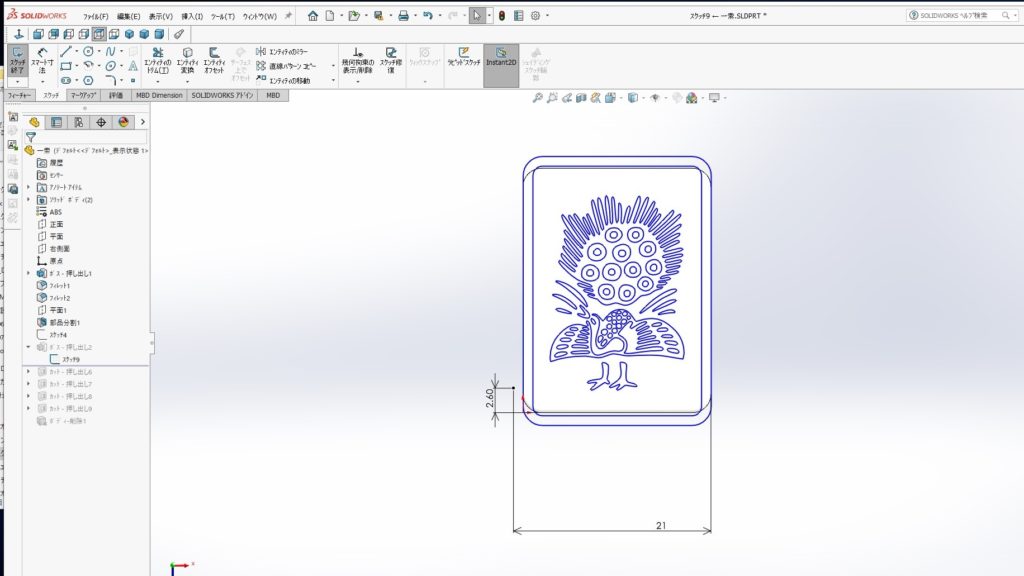

5．複雑な絵柄の場合、上手くカットすることができないので、一度絵柄を押し出します。押し出す理由は、カットする絵柄のスケッチをする際、「エンティティ変換」を使用するためです。

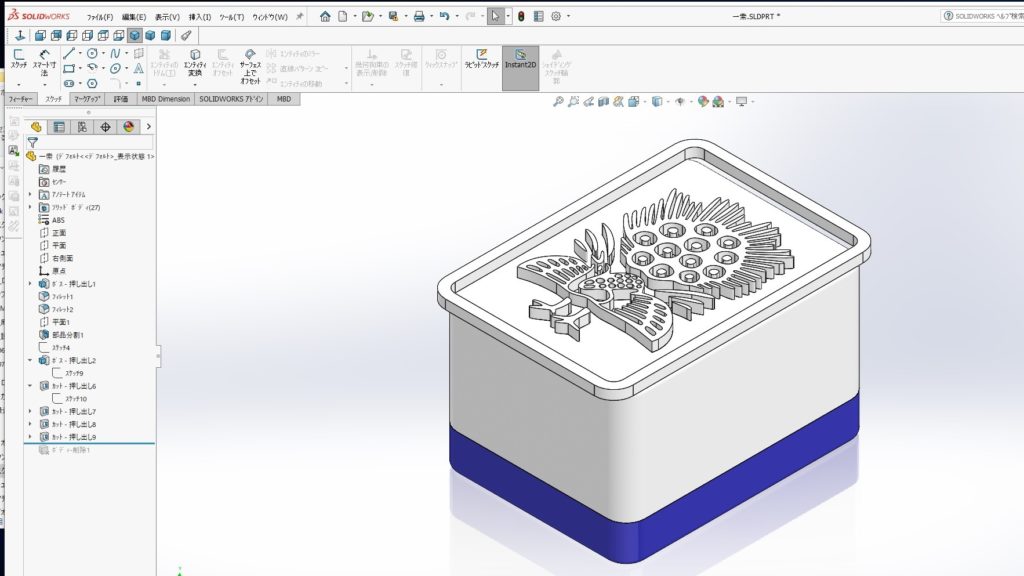

6．「エンティティ変換」＋「押し出しカット」で絵柄をカットしていき、色を変更していきます。

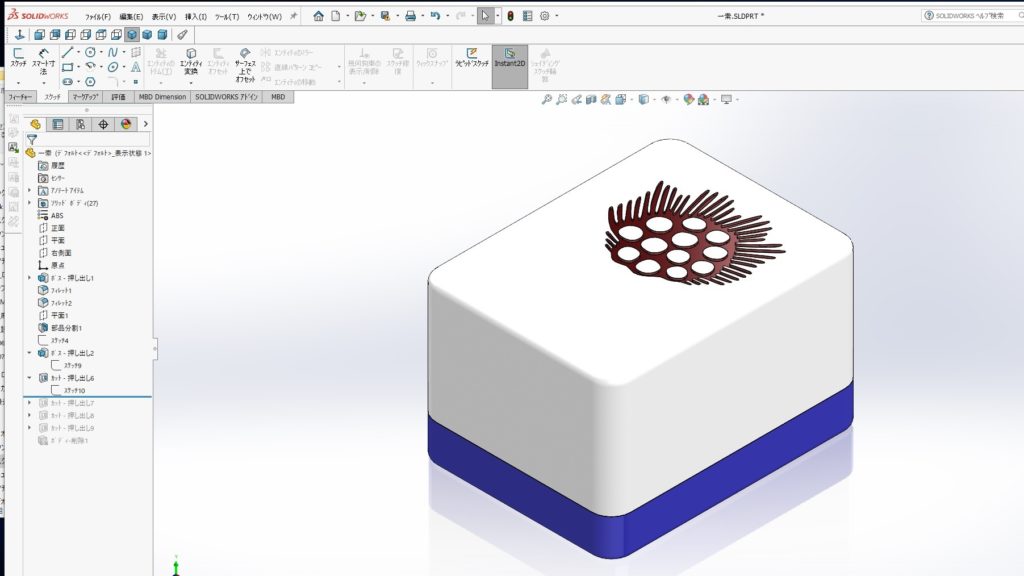

7．最後に不要なボディを削除します。

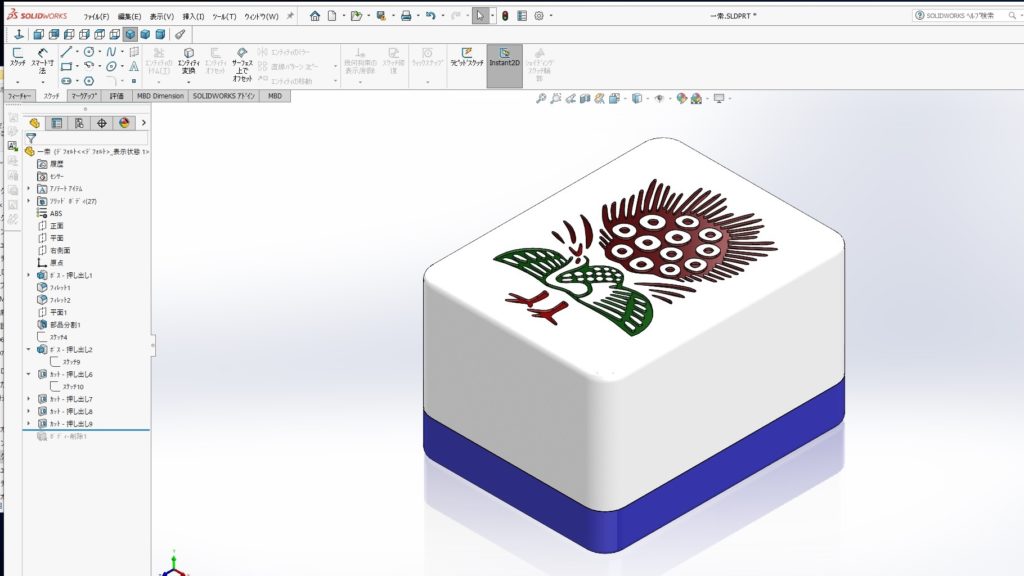

8．完成しました。他も同様にモデリングをしていき、アセンブリで組み合わせて役の完成です。
