エンベロープ機能を使って他ユニットとのレイアウトを確認する

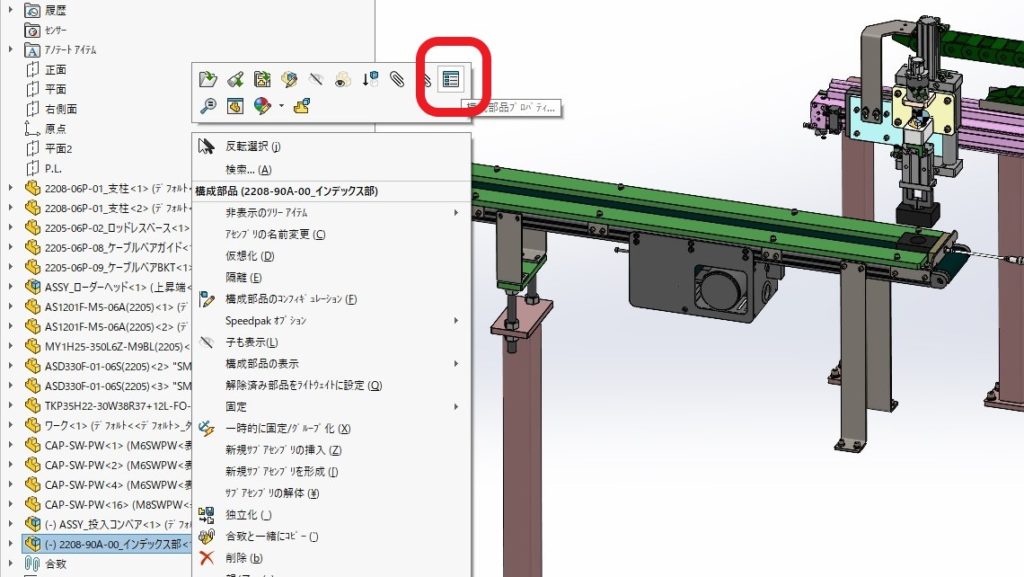

1．エンベロープを挿入部品・アセンブリに設定すれば、他ユニットをレイアウト部品として使用することができます。設定のやり方はエンベロープを設定したい部品を挿入し「右クリック」→「構成部品プロパティ」を選択します。

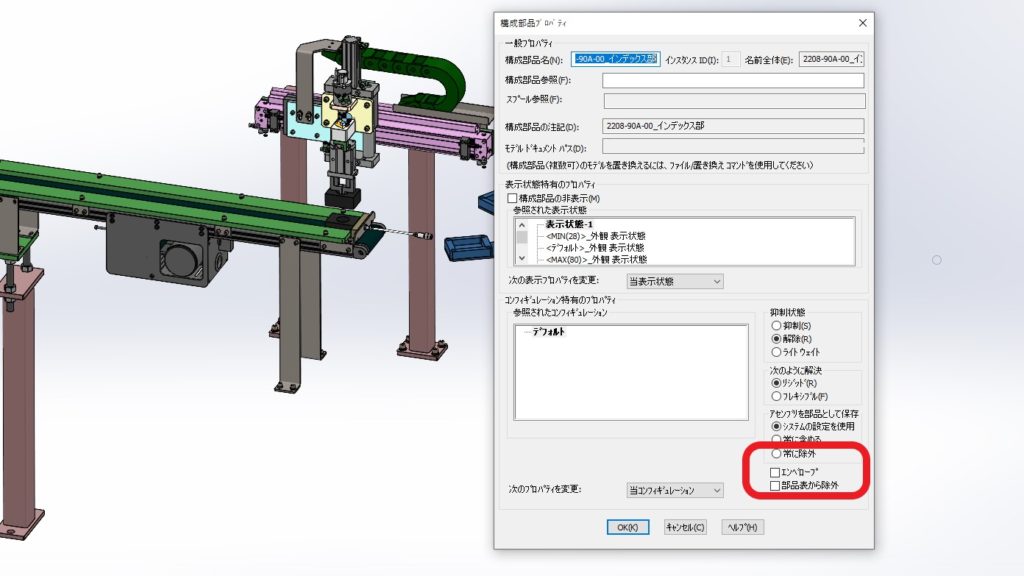

2．「構成部品のプロパティ」の右下の「エンベロープ」にチェックを付けます。これでエンベロープの設定が完了し以下のような特徴があります。

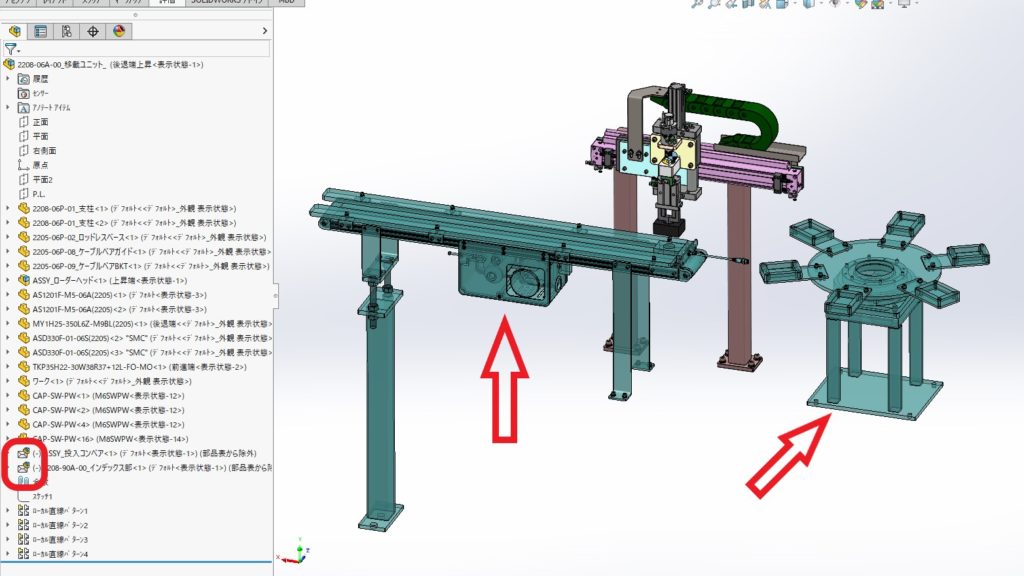

3．見た目が半透明の青色になり、「FeatureManagerデザインツリー」のアイコンが封筒のようなアイコンに変わります。

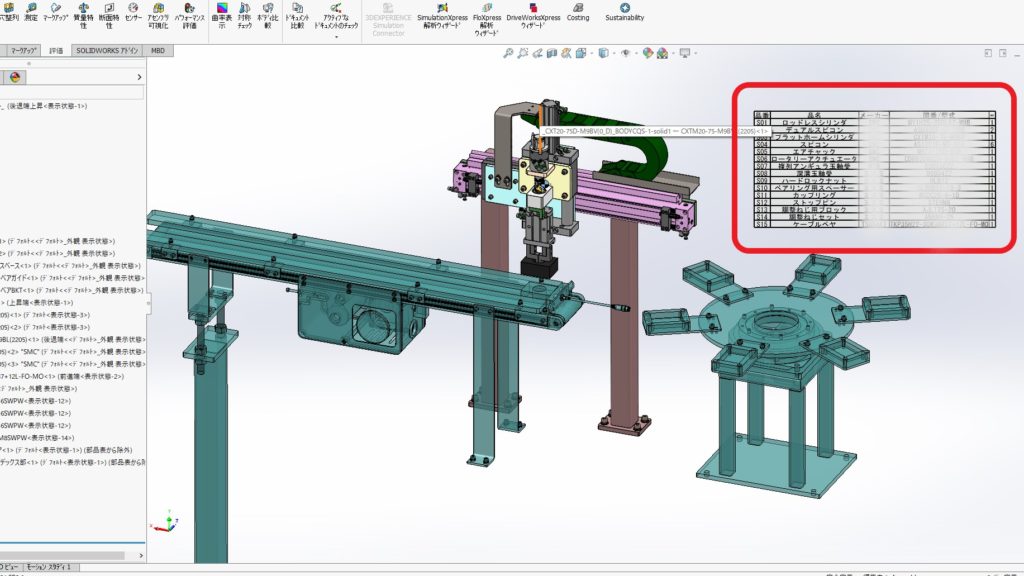

4．部品表に表示されません。

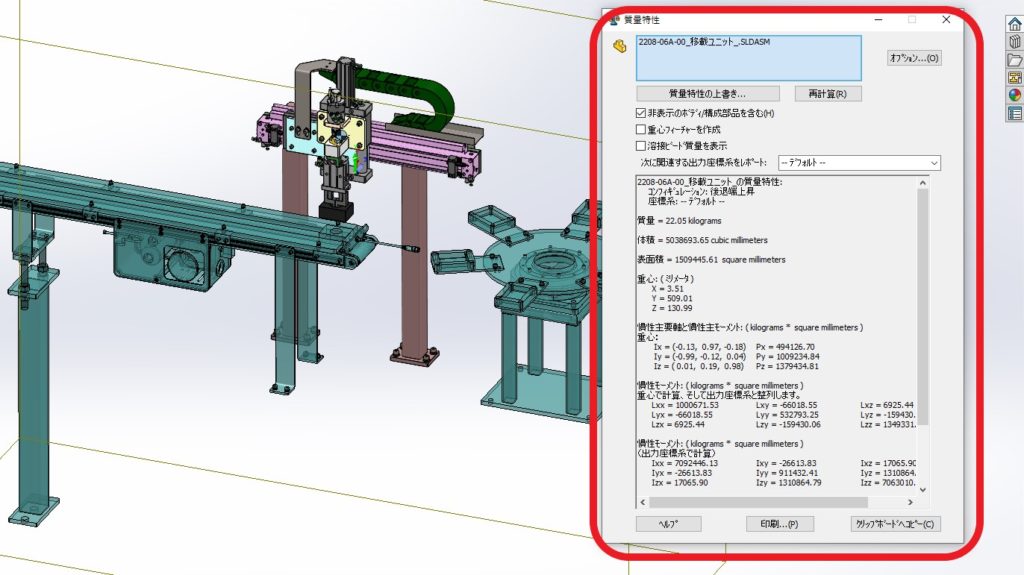

5．質量特性に反映されません。

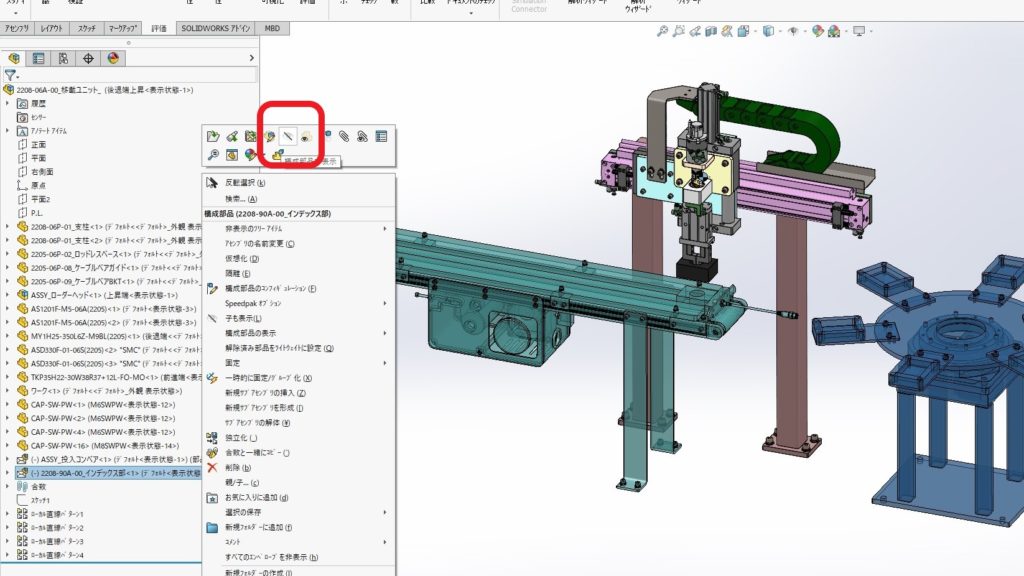

6．通常部品同様に非表示することができます。

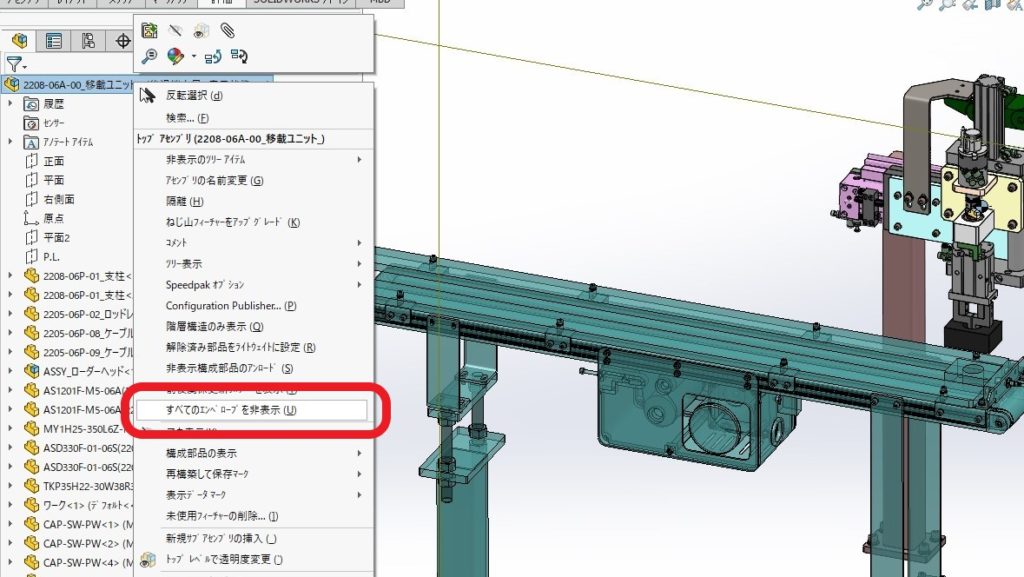

7．「トップアセンブリを右クリック」→「すべてのエンベロープを非表示」を選択することによってエンベロープを非表示にすることができます。

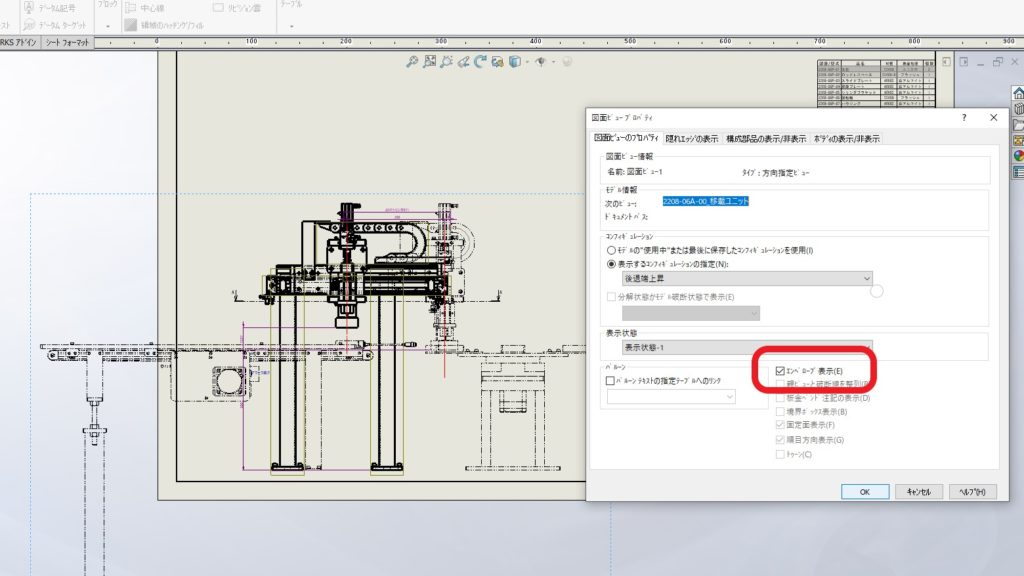

8．また図面ファイルでも同様に表示・非表示を切り替えることができます。
