マクロを登録してワンクリックで起動する

１．マクロとは、あらかじめ登録した操作手順をまとめて実行する機能のことで、SOLIDWORKSでは操作を記録したり、VBA(Visual Basic for Application)でプログラミングしたりしてマクロを組んでいきます。

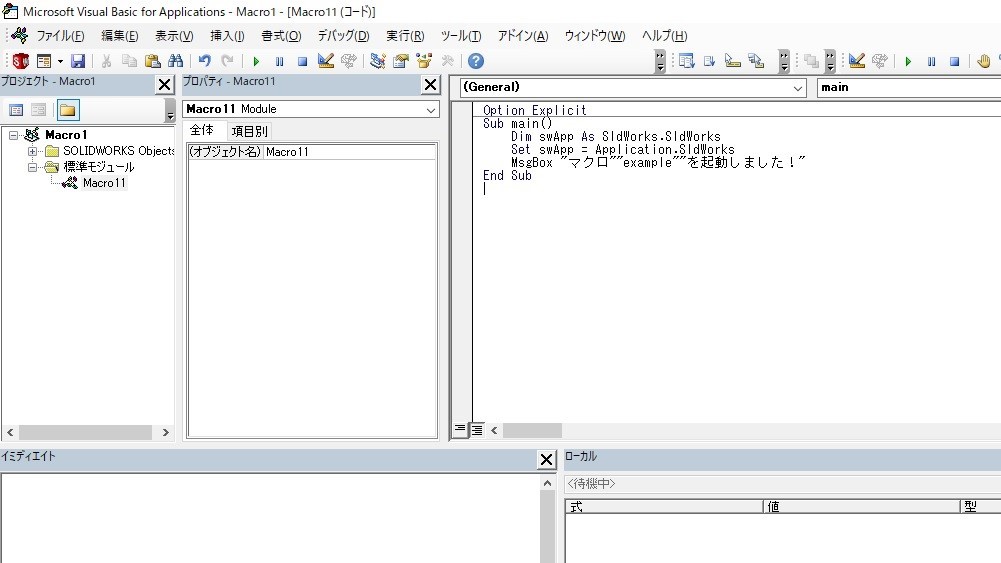

２．今回はあらかじめ作成したマクロをツールバーに登録して、ワンクリックで呼び出すことができるようにしていきます。使用するマクロは下図のマクロでメッセージボックスを表示するだけのマクロとなります。

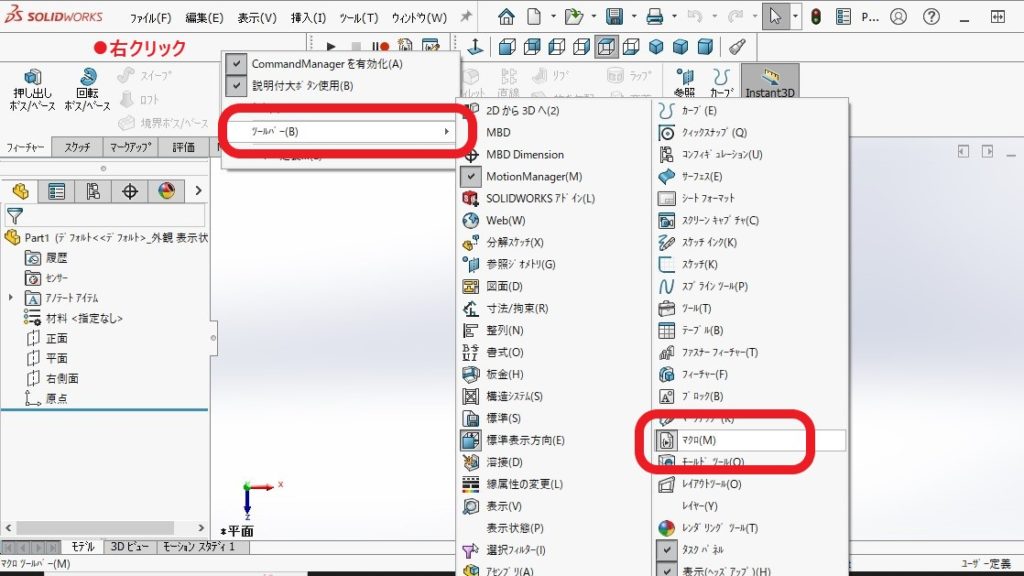

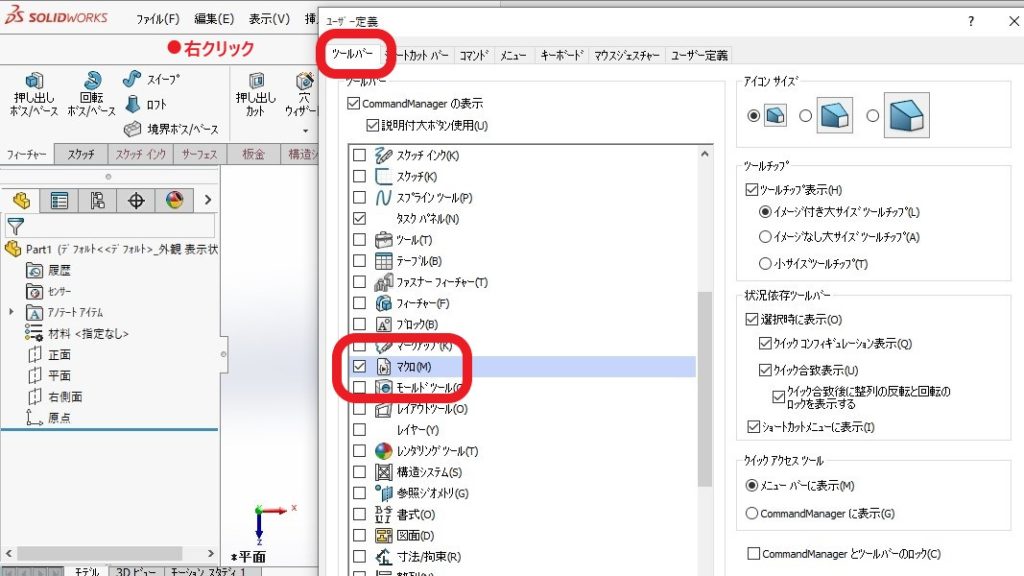

３．「ツールバー」上で右クリック→「ユーザー定義」→ツールバータブの「マクロ」をチェックします。または、「ツールバー」上で右クリック→「ツールバー」→「マクロ」を選択します。

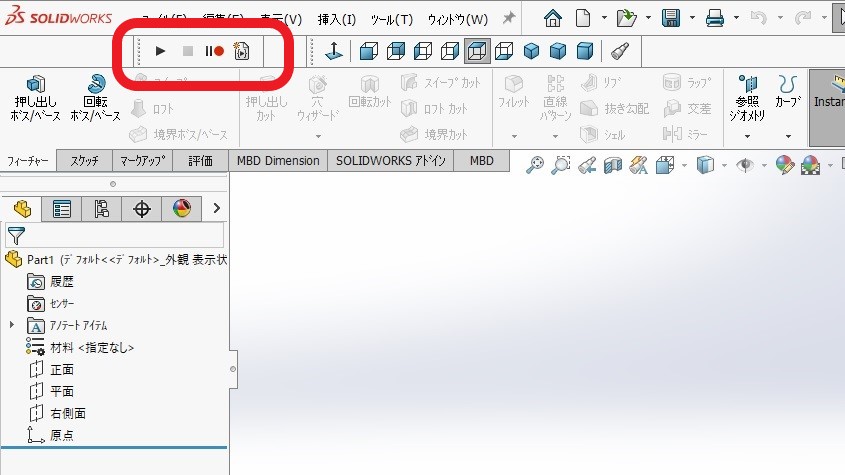

４．ツールバー上にマクロのコマンドバーが表示されます。

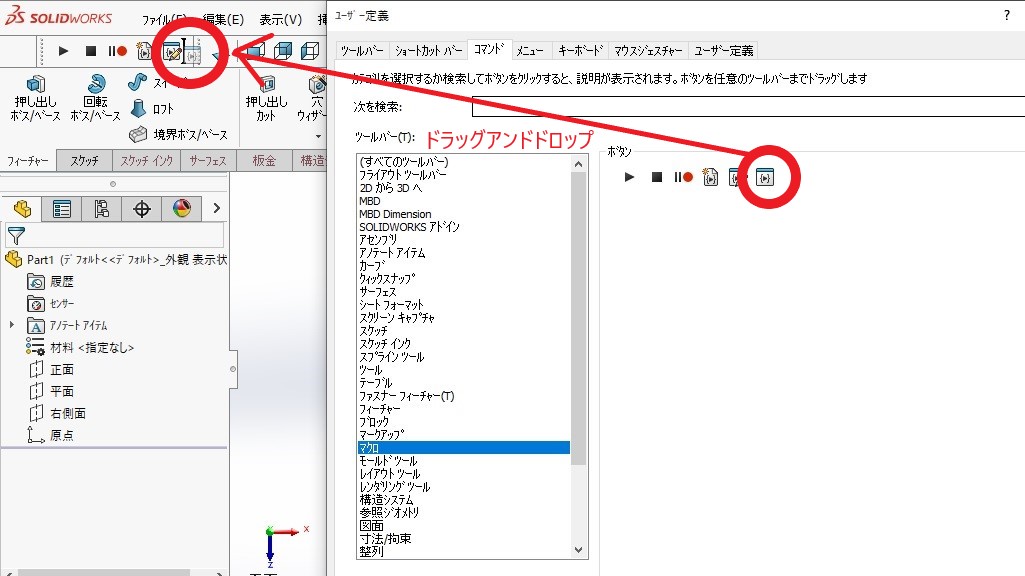

５．再び「ツールバー」上で右クリック→「ユーバー定義」→「コマンドタブ」から「マクロ」を選択し、一番右の「新規マクロボタン」をマクロのコマンドバー上にドラッグアンドドロップします。

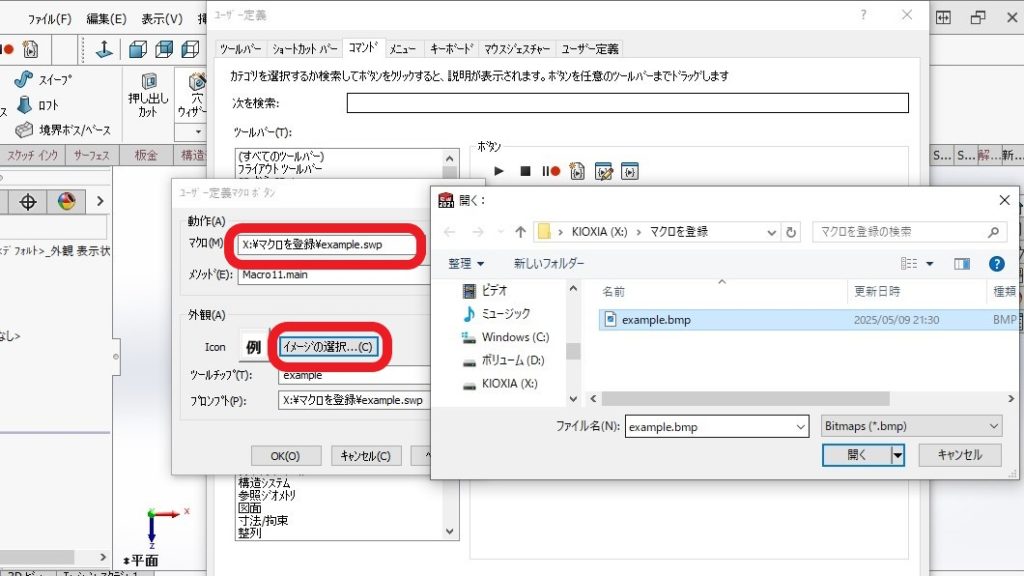

６．動作で登録したいマクロを選択します。外観でアイコンを選択します。

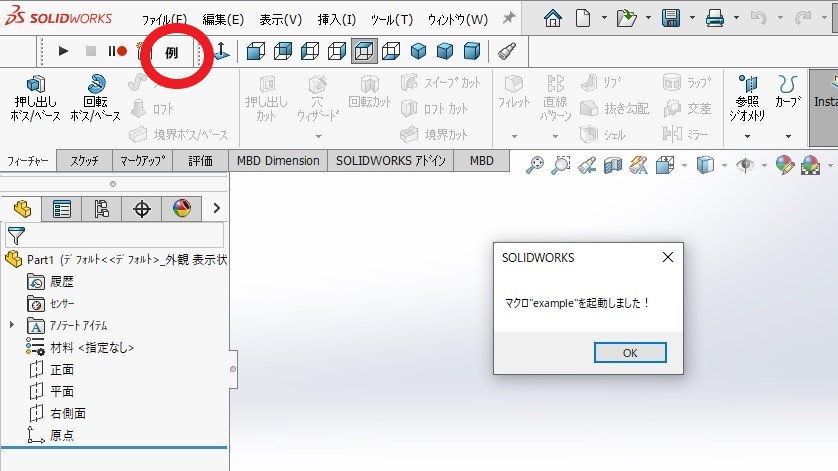

７．無事登録されたので、先ほどのアイコンをクリックします。マクロが起動することを確認できました。

８．今回使用した「example」ファイルは下記からダウンロードできます。
