構成部品パターンコマンド-パターンを編集して不規則な配列にする

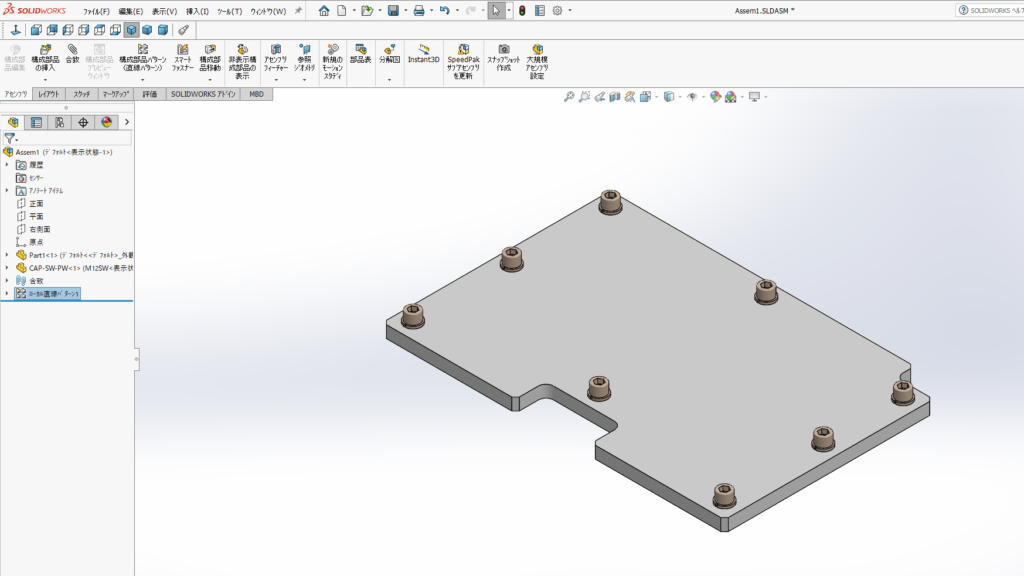

SOLIDWORKSでは下図のような不規則な配列もパターン化することができます。

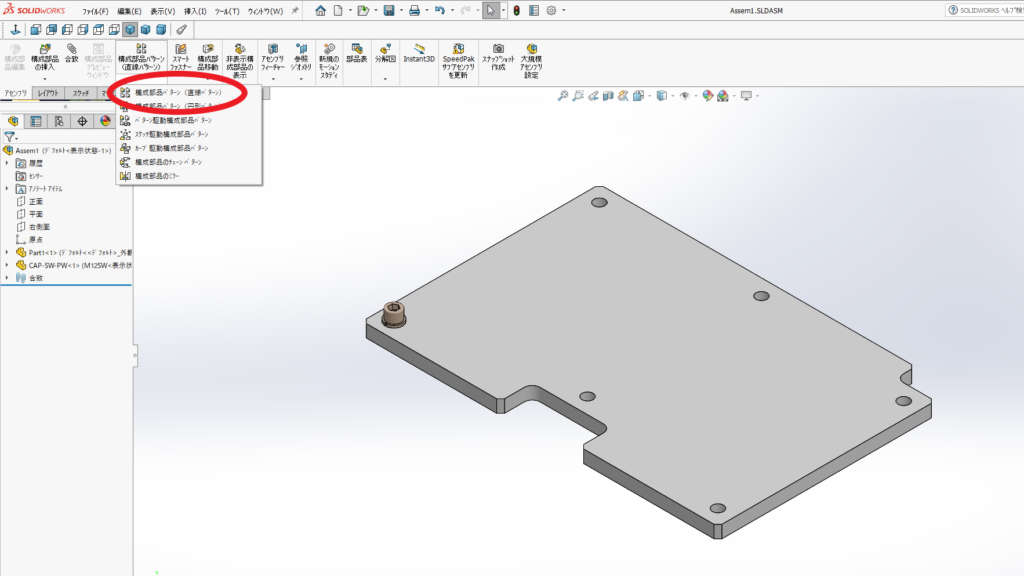

ツールバーから「構成部品パターン(直線パターン)」を選択する。

方向・パターン化する構成部品を入力する

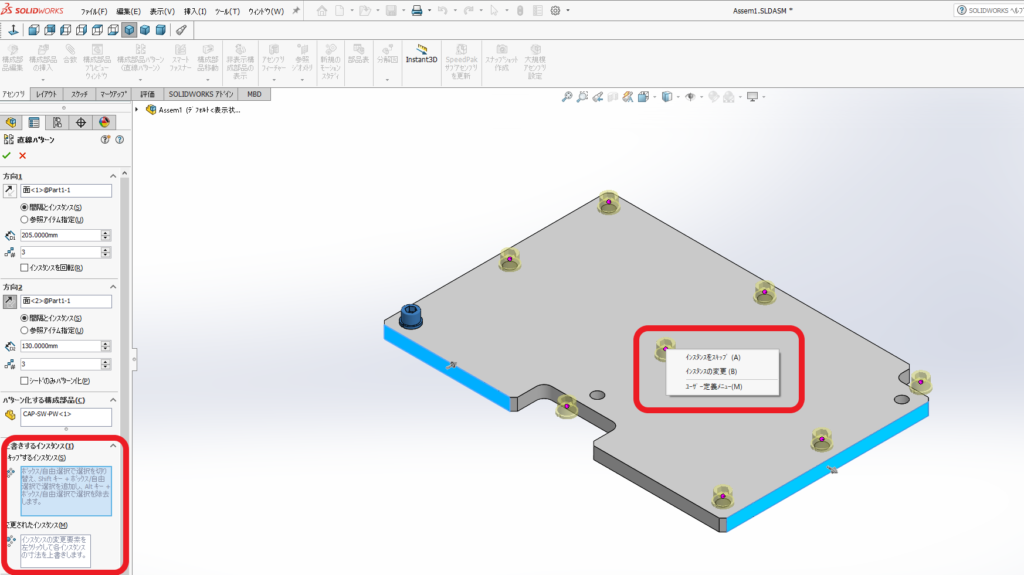

PropertyManagerの「上書きするインスタンス」を選択するとパターン化した構成部品に赤い丸が表示されます。

赤い丸を左クリックして「インスタンスをスキップ」を選択するとその部品のパターンは表示されなくなります。

「インスタンスの変更」を選択するとその部品の位置をオフセットできます。

「シードからの距離(絶対位置)」か「基準からのオフセット」する距離を数値で入力する。

どちらか一方を入力すると自動でもう一方も計算されます。

円形パターンも同様の方法でパターンを編集することができます。
