図面の作成-組図で部品表を表示させる

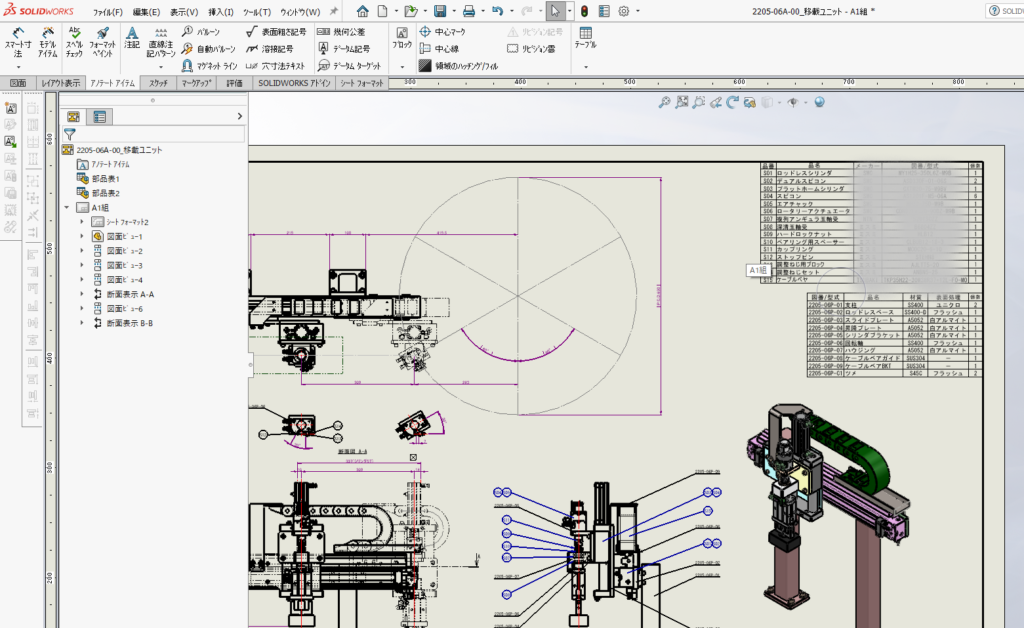

1.SOLIDWORKSでは組図上に部品リストを表示させるのが一般的かと思います。下図のような部品表の表示方法を説明します。

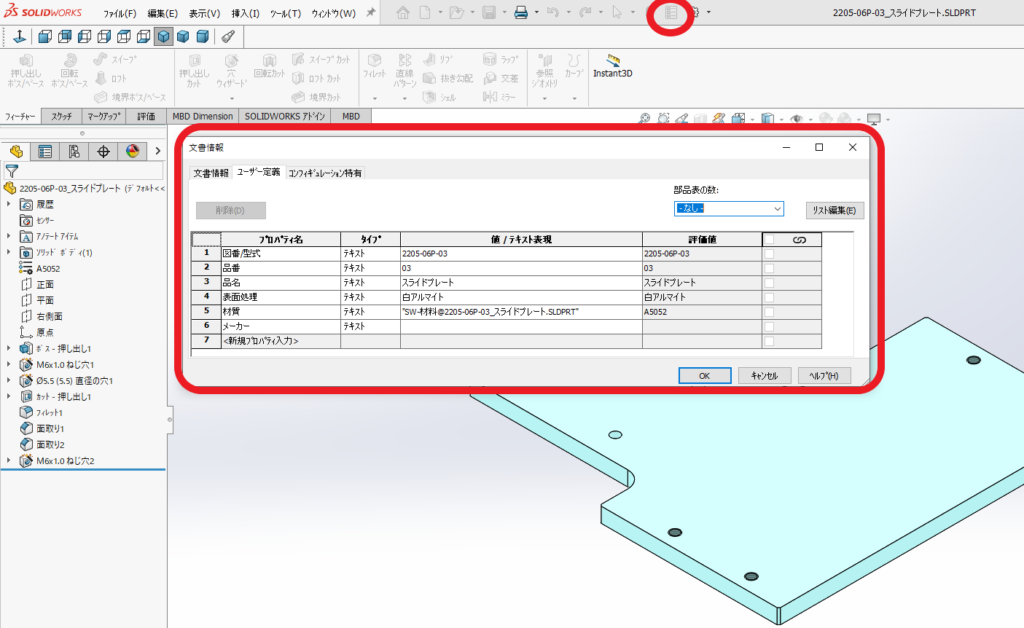

2.まず始めに、各部品のファイルプロパティを設定します。弊社ではこのようなテンプレートを加工品・市販品共通として使用しています。

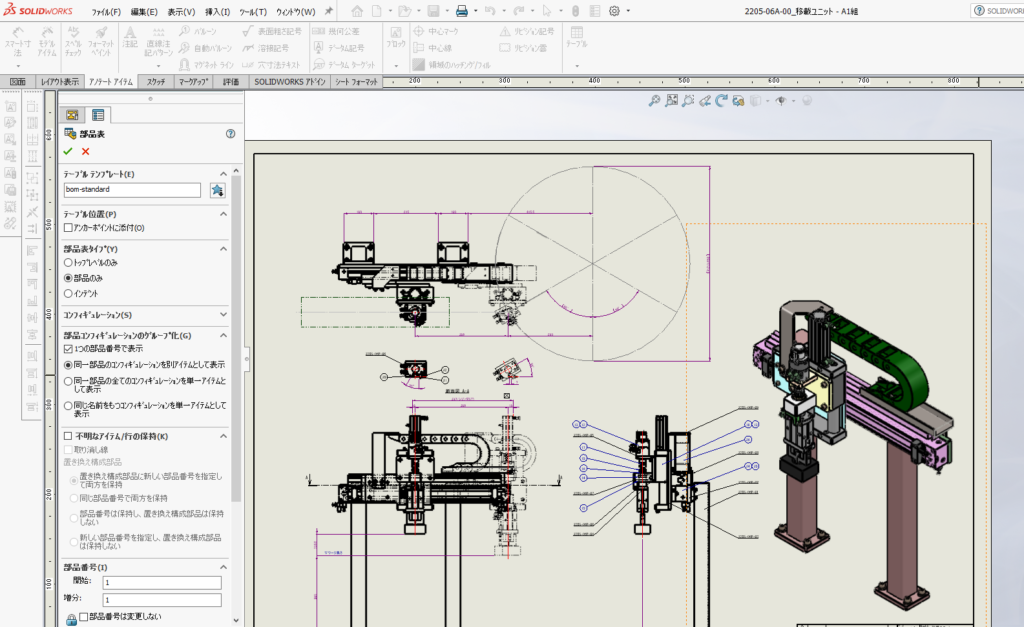

3.ツールバーから「挿入」→「テーブル」→「部品表」を選択し、部品表にするモデルのビューをクリックします。

4.初めて部品表を表示させる場合、テーブルテンプレートは初期値で問題ないです。後ほどテンプレートを保存します。

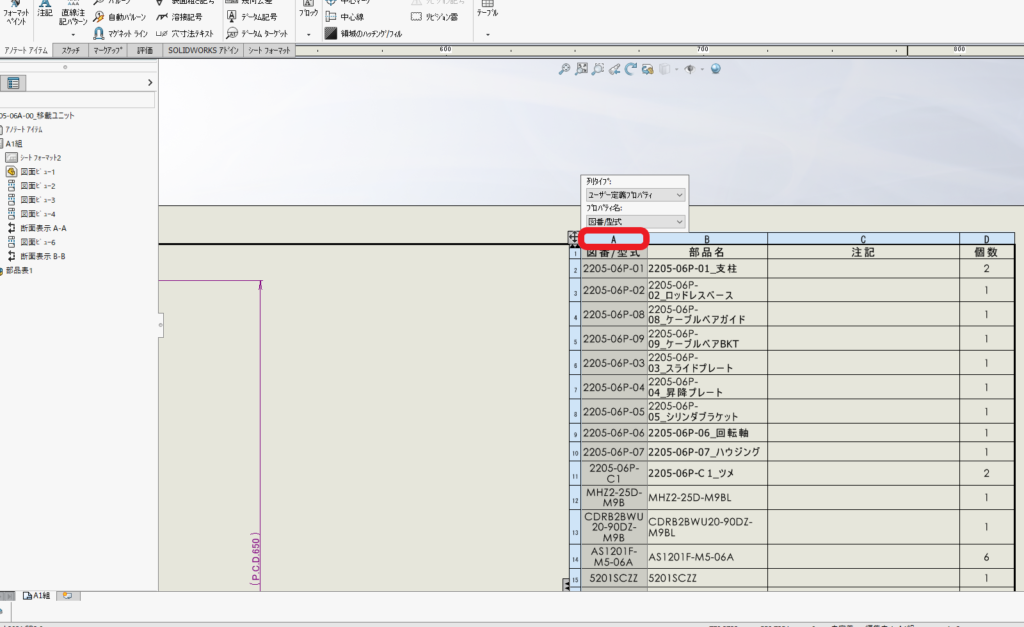

5.部品表がひょうじされたら列番号のアルファベットの部分をダブルクリックし、列の表示値を変更します。ファイルプロパティで入力した値を表示させるには「列タイプ」を「ユーザー定義プロパティ」を選択し「プロパティ名」を選択します。

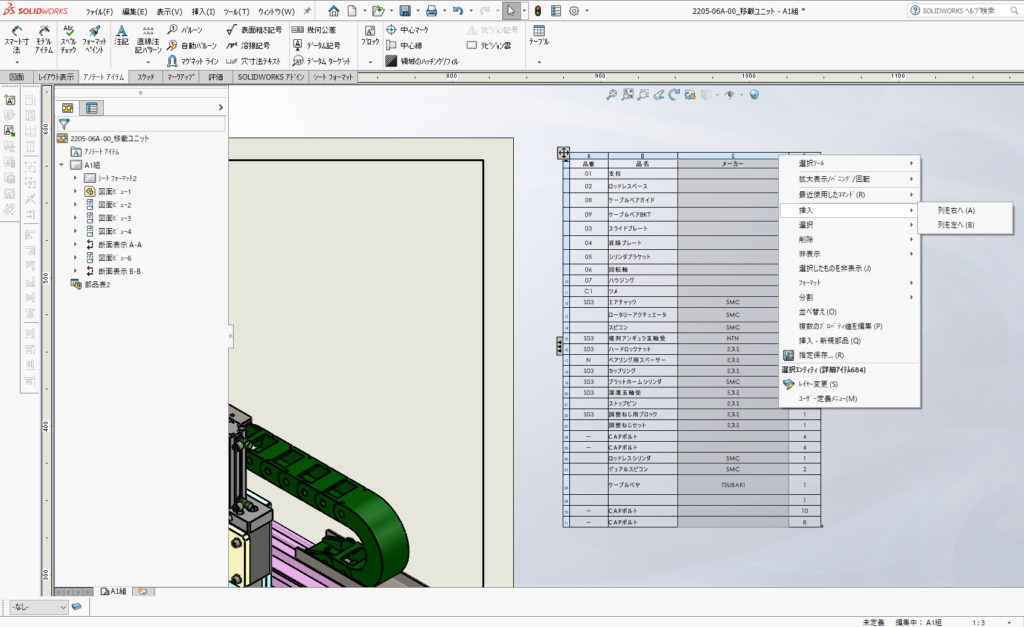

6.列が足りなければ右クリックで「挿入」→「列を右へ」で列を挿入することができます。

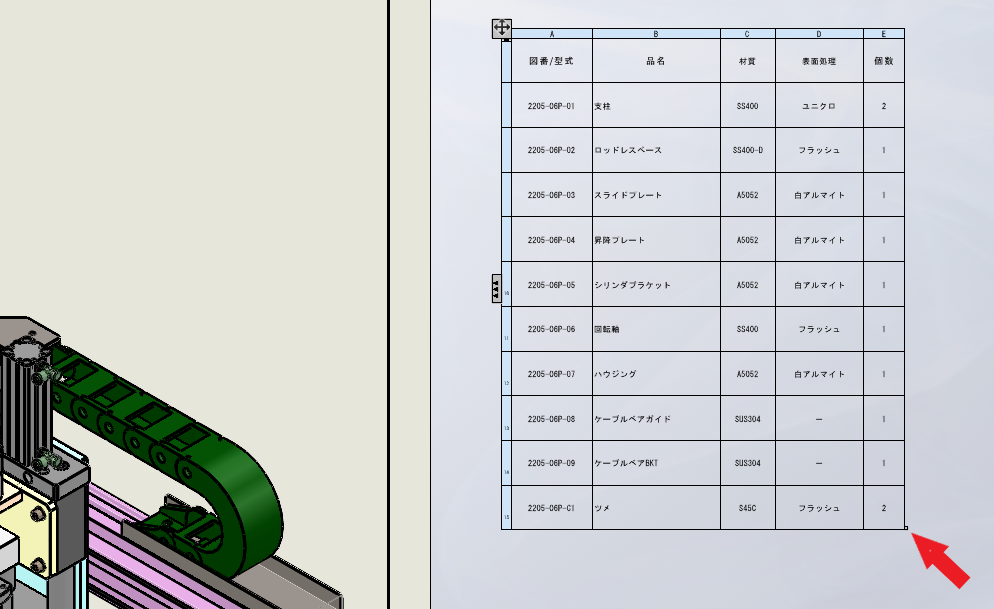

7.右下の□を触ると矢印がでてきて、行幅・列幅を同時に整えることができます。

8.テーブル左上の十字矢印をクリックすると部品表の設定を変更することができます。「テーブル位置」で固定コーナーを選択できます。

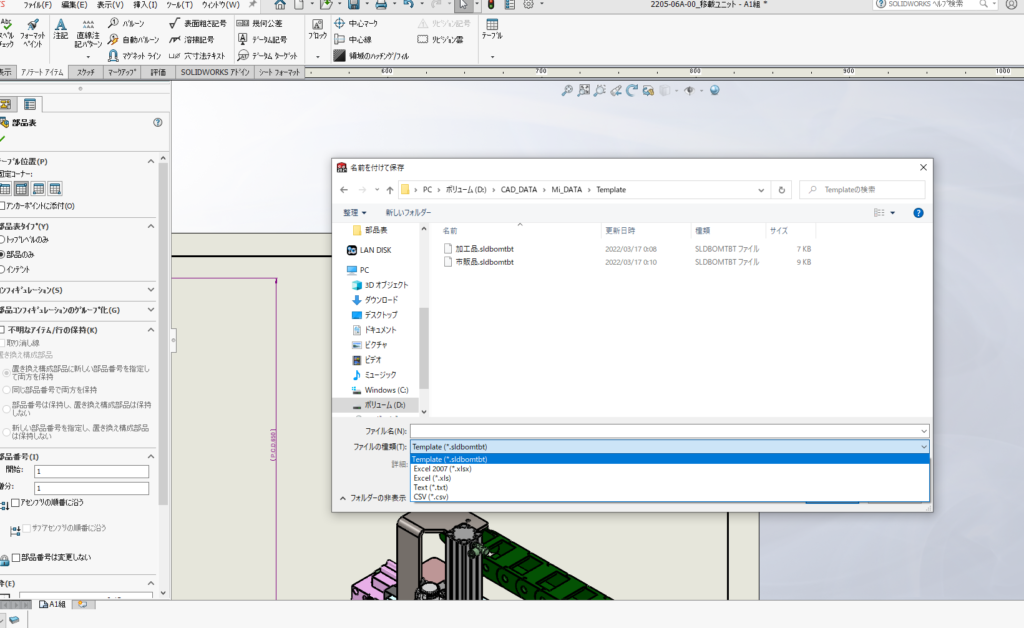

9.同じくテーブル左上の十字矢印で右クリックし、「指定保存」を選択します。ファイルの種類で「Template」を選択するとテンプレートを保存することができます。他にもエクセルファイルやテキストファイル等にも保存ができます。
